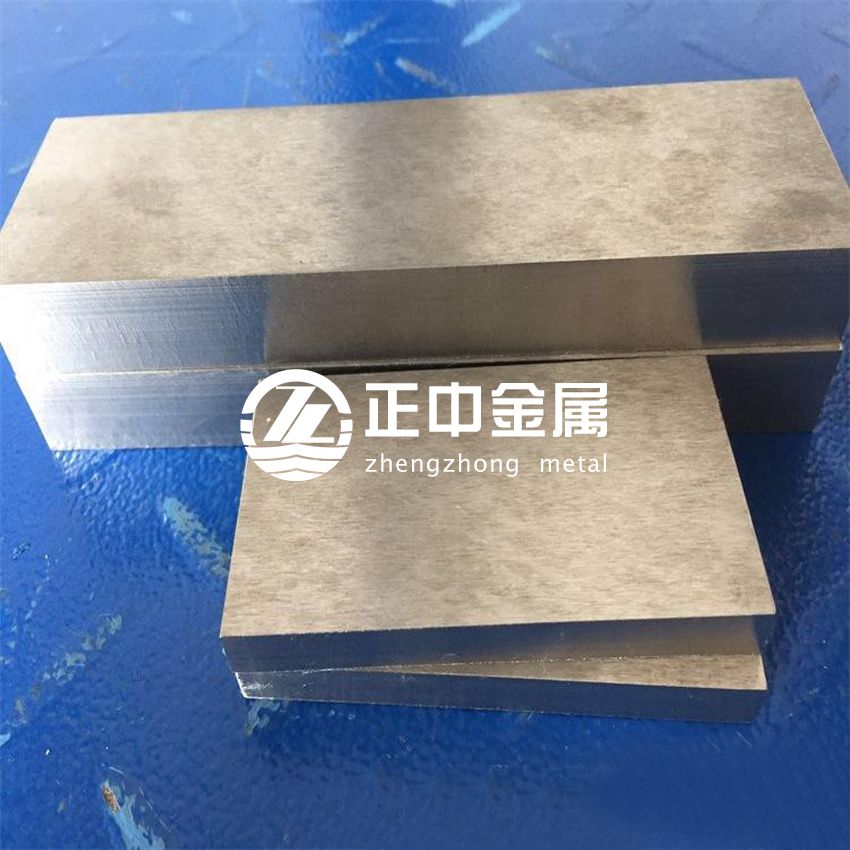

鉬板:
一、產品物理化學性能：
1、純度：純鉬板Mo≥99.95%，高溫鉬板Mo≥99%（添加稀土元素）
2、密度：≥10.1g/cm3
3、平整度：≤3%
| 產品尺寸和公差（單位：mm） | ||||||
| 厚度 | 厚度公差 | 寬度 | 寬度公差 | 長度 | 長度公差 | 供應狀態 |
| ＜0.3 | ±0.02 | 10~610 | ±2 | 2000 | ±2 | 冷軋 |
| 0.3 | ±0.03 | 10~660 | ±2 | 2000 | ±2 | |
| 0.4 | ±0.03 | 10~660 | ±2 | 2500 | ±2 | |
| 0.5 | ±0.04 | 10~660 | ±2 | 2650 | ±2 | |
| 0.8 | ±0.05 | 10~660 | ±2 | 2650 | ±2 | |
| 1.0 | ±0.08 | 10~660 | ±2 | 2000 | ±2 | |
| 1.5 | ±0.08 | 10~660 | ±2 | 2000 | ±2 | |
| 2.0 | ±0.10 | 10~660 | ±2 | 1500 | ±2 | |
| 3.0 | ±0.15 | 10~660 | ±0.5 | 1000 | ±0.5 | 熱軋 |
| 4.0 | ±0.20 | 10~600 | ±0.5 | 1000 | ±0.5 | |
| ≥5.0 | ±8% | 10~600 | ±0.5 | 1000 | ±0.5 | |
| 序生產工藝及設備 | |||
| 1 | 鉬坯（原材料） | 1、理化性能；2、板坯長寬高尺寸； 3、表面質量；4、坯料單重； | |
| 2 | 檢驗 | ||
| 3 | 熱軋 | 兩輥可逆熱軋機 | 1、厚、寬尺寸； 2、表面裂紋、頭部分層、黑點壓入； 3、斜軋； 4、平整度； |
| 4 | 校平及退火 | 200T四柱壓力機 | |
| 5 | 堿洗 | 臥式堿浴爐 | |
| 6 | 檢驗 | ||
| 7 | 溫軋 | 四輥可逆冷軋機 | 1、長、寬、厚尺寸 2、邊部裂紋、頭部起皮、壓坑； 3、平整度； |
| 8 | 真空退火 | 臥式真空退火爐 | |
| 9 | 檢驗 | ||
| 10 | 冷軋 | 四輥可逆冷軋機 | 1、密度； 2、長、寬、厚尺寸； 3、起皮、壓坑、表面質量； 4、輥印、應力； 5、平整度； 6、出示質量證明書； |
| 11 | 校平 | 輥式精密校平機 | |
| 12 | 剪切 | 液壓剪板機 | |
| 13 | 真空退火 | 臥式真空退火爐 | |
| 14 | 檢驗 | ||
| 15 | 包裝 | ||
注：經過變形量達到60%以上的軋制加工后，鉬片的密度基本上接近于鉬的理論密度，因此其具有高強度，內部組織均勻和優良的抗高溫蠕變性能，從而被廣泛應用于生產藍寶石晶體生長爐內的反射屏、蓋板，真空爐內的反射屏、發熱帶、連接件等離子鍍膜用的濺射靶材，耐高溫舟皿等制品。

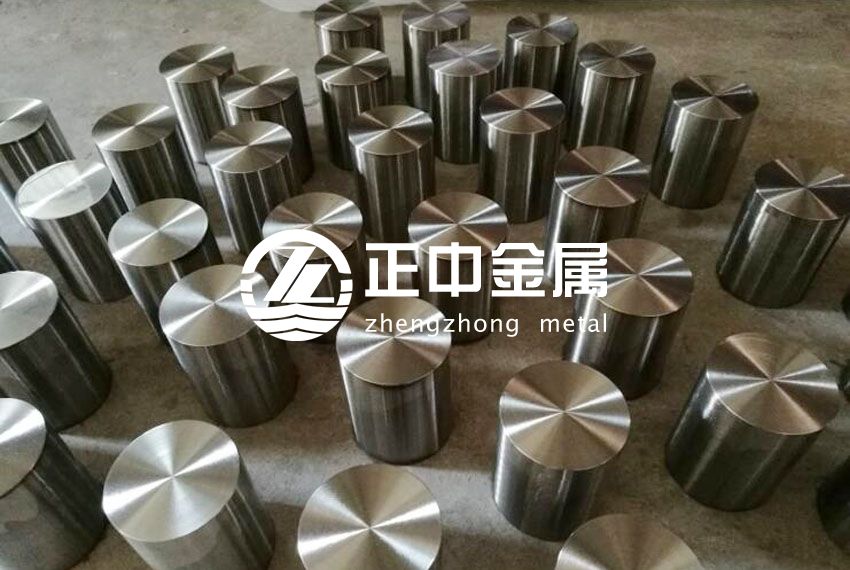

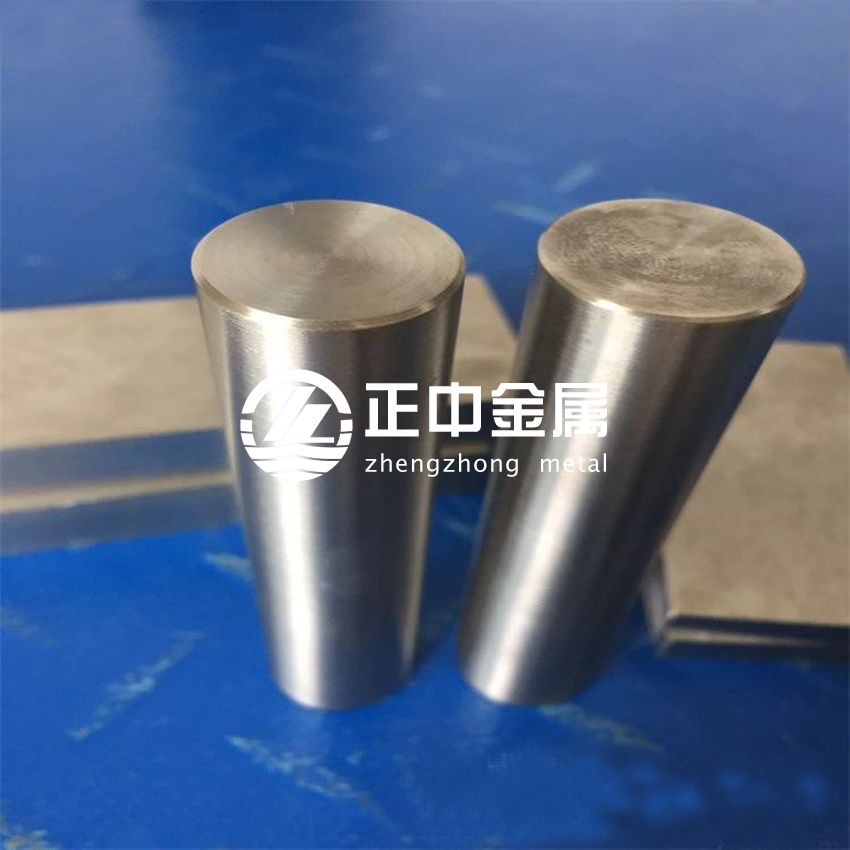

鉬棒:
一、產品物理化學性能
1、鍛打態鉬棒
1.1 純度：Mo≥99.95%；
1.2 密度：≥10.1g/cm3；
1.3 直線度：≤1%；
2、燒結態鎢棒
2.1 純度：Mo≥99.95%；
2.2 密度：≥9.5g/cm3；
2.3 直線度：≤2%
| 產品尺寸和公差 | |||
| 鍛打態或燒結態 | ＜10 | ±0.1 | 2500 |
| 10~30 | ±0.1 | 2000 | |
| 30~60 | ±0.1 | 1500 | |
| 60~100 | ±0.2 | 1000 | |
| 100~200 | ±0.2 | 600 | |
| ＞200 | 根據客戶要求定制 | ||
| 燒結態鉬棒 | 序號生產工藝及設備 | |||
| 1 | 鉬粉（原材料） | 1、鉬粉純度 2、合批后鉬粉Fsss | ||
| 2 | 過篩 | 高頻振動篩 | ||
| 3 | 合批 | V型混合器 | ||
| 4 | 檢驗 | |||
| 5 | 等靜壓制 | 等靜壓機 | 1、外型尺寸；2、單重； 3、表面質量； | |
| 6 | 檢驗 | |||
| 7 | 中頻燒結 | 中頻感應燒結爐 | 1、外型尺寸、單重、密度； 2、直線度； 3、表面質量； 4、出示質量證明書； | |
| 8 | 校直 | 200噸四柱壓力機 | ||
| 9 | 檢驗 | |||
| 10 | 包裝 | |||
| 鍛打態鉬棒 | 序號 | 生產工藝 | 生產設備 | 質量檢驗點 |
| 1 | 燒結態鉬棒 | 1、產品密度； 2、外型尺寸； 3、直線度； 4、表面質量； 5、出示質量證明書； | ||
| 2 | 鍛打 | 旋鍛設備或鍛打氣錘 | ||
| 3 | 機加工 | 車床、磨床等 | ||
| 4 | 檢驗 | |||
| 5 | 包裝 | |||
注：燒結態鉬棒主要應用于拉制鉬絲，鍛打態鉬棒的原材料。因為鉬金屬本身所具備的高熔點特征，因此具備高純度、高密度和優良抗高溫蠕變性能的鍛打鉬棒被廣泛應用于高溫爐內的電極、螺桿、加熱元件、連接件，稀土冶煉行業用的攪拌桿，玻璃行業用的加熱電極以及電光源行業用的燈泡支架等方面。
鉬管:
產品名稱：鉬管
牌號：MO1
密度：10.2g/cm3
執行標準：GB/T 4187-1984 (鉬桿) ASTM F288-90
規格：管材：直徑（3.0-500）mm*L(100-1000)mm 尺寸公差：±0.5mm
生產工藝：等靜壓-----中頻燒結-----機械加工-----鉬管成品
用途：鉬管裁主要應用于高溫爐內的熱電偶保護管，藍寶石單晶爐，高溫 燒結爐內的支撐件等方面。
鉬絲:
類型：黑鉬絲，白鉬絲和噴涂鉬絲，及線切割鉬絲。
尺寸：≥0.05mm
狀態：真空退火或不退火
應用：鉬絲可用作電子管熱陰極和柵極、玻璃及陶瓷材料封接用高溫鉬絲、噴涂鉬絲、電真空與電光源零部件、螺旋燈絲芯線、高溫加熱元件，還可用來壓延生產鉬箔帶、改拉加工小規格鉬絲。
bjszzjs.com
正中金屬手機網
